1.6.6.3.2. Расчет потерь теплоты через ограждающие конструкции
( Qогр, Qвент, Qисп)
|
|
При расчете величины Qогр исходные данные следует группировать в таблицах 3 и 4.
3. Расчет площади ограждающих конструкций (S)
|
Наименования ограждающих конструкций |
Размер, м | Количество, шт | Площадь (S), м2 |
|---|---|---|---|
| Пол | 71,5•20,5 | 1 | 1465,75 |
| Потолок | 71,5•20,5 | 1 | 1465,75 |
| Окна (одинарный переплет) | 1,2•1,2 | 8 | 11,52 |
| Окна (одинарный переплет) | 1,8•1,2 | 37 | 79,92 |
| Итого (окна): | 91,44 | ||
| Ворота (двойные) | 2,1•2,4 | 2 | 10,08 |
| Ворота (двойные) | 3,0•3,0 | 4 | 36,0 |
| Итого (ворота): | 46,08 | ||
| Двери (двойные) | 1,2•2,1 | 3 | 7,56 |
| Стены продольные | 71,5•4,25 | 2 | 607,7 |
| Стены торцовые | 20,5•4,25 | 2 | 174,25 |
| Итого (стены): | 781,9 | ||
|
Стены без учета окон и ворот, дверей | 781,9 - (91,44+46,08+7,56) | – | 636,8 |
| Всего: | – | – | 3568,42 |
Таким образом, суммарная площадь ограждающих конструкций в коровнике составляет 3568,42 м2.
|
Потери теплоты через ограждающие конструкции при разности между температурами внутреннего и наружного воздуха в 1°С находим путем умножения соответствующего коэффициента теплопередачи К (см. Справочник: таблицы 3.1.6.7 , 3.1.6.8 ) на площадь (S) каждой ограждающей конструкции (табл. 4).
В таблицах справочника коэффициент К выражен в ккал, Вт и кДж. Использовать надо один из них, соответствующий размерности Qж, рассчитанной по формуле (20).
4. Расчет основных потерь теплоты (Qосн) через ограждающие конструкции
|
Наименования ограждающих конструкций |
К, Вт/(м2•К) | S, м2 | К•S | tвн-tнар* | Qосн, Вт/ч |
|---|---|---|---|---|---|
| Пол | 0,11 | 1465,75 | 161,2 | 19,4 | 3127,39 |
| Потолок | 0,45 | 1465,75 | 659,8 | 19,4 | 12795,9 |
| Окна (одинарный переплет) | 1,60 | 91,44 | 146,3 | 19,4 | 2838,29 |
| Ворота (двойные) | 0,56 | 46,08 | 25,8 | 19,4 | 500,6 |
| Двери (двойные) | 0,56 | 7,56 | 4,23 | 19,4 | 82,13 |
| Стены без учета окон и ворот | 1,24 | 636,9 | 789,6 | 19,4 | 15321,7 |
| Всего: | – | 3713,35 | 1786,9 | 34666,7 |
Примечание – *температура наружного воздуха (tнар) в январе, в Московской области, составляет -9,4°С (см. Справочник: таблица 3.1.6.4).

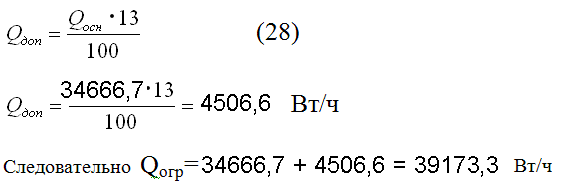

Таким образом, расход теплоты на обогрев ограждающих конструкций (Qосн) составляет 34666,7 Вт/ч.
|

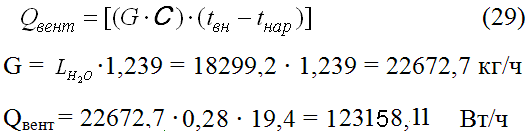

Расчет потерь теплоты на обогрев поступающего в процессе вентиляции свежего воздуха (Qвент)
 |
Расчет потерь теплоты на испарение влаги с поверхностей (Qисп)
