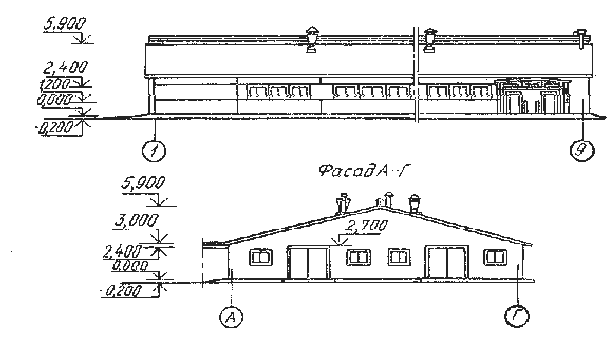

Рис. 1.5.8. Чертежи фасадов здания (коровника)
1.5.4. Общие сведения о строительных чертежах
Объекты, изображаемые на строительных чертежах,— это различные здания и сооружения. Сооружениями в широком смысле слова принято называть все, что возведено человеком. Зданиями называют наземные сооружения, имеющие помещения, предназначенные для определенной деятельности людей.
Сооружения и здания состоят из отдельных взаимосвязанных частей — конструктивных элементов. К основным частям здания относят: фундаменты; наружные и внутренние стены; отдельные опоры; перекрытия; крыша; лестницы; перегородки; окна; двери; полы.
Фундаменты — подземные части здания, передающие все нагрузки от него на прочный слой грунта — основание. Плоскость, которой фундамент опирается на основание, называют подошвой фундамента. Для защиты основания от увлажнения поверхностными водами служит отмостка — полоса твердого покрытия участка вокруг здания, устраиваемая по периметру наружных стен.
Стены , наружные и внутренние, служат в здании вертикальными ограждениями. Стены могут быть несущими , когда они воспринимают нагрузку от других частей здания, самонесущими , если они несут нагрузку только от собственной массы. Нижнюю часть наружной стены называют цоколем .
Отдельные опоры — несущие вертикальные элементы (стойки, столбы, колонны ), они передают нагрузку от перекрытий и других элементов здания на фундаменты.
Перекрытия представляют собой горизонтальные ограждения, разделяющие внутреннее пространство здания на этажи. Они несут нагрузку собственной массы и полезную (временную) нагрузку, т. е. массу людей, оборудования и т. д. Перекрытия могут быть междуэтажными , располагаемыми между двумя смежными этажами, чердачными — между верхним этажом и чердаком, над подвальными — между первым этажом и подвалом.
Крыша — конструкция, защищающая здание сверху от атмосферных воздействий. В ней различают несущие элементы — стропила и верхний водоизолирующий слой — кровлю . Крыша вместе с чердачным перекрытием образует покрытие здания.
Пространство между крышей и чердачным перекрытием называется чердаком. Такое покрытие носит название чердачного . Животноводческие здания обычно строят без чердака. В этом случае конструкцию, объединяющую функции чердачного перекрытия и крыши, называют бесчердачным , или совмещенным покрытием . Несущими элементами в таком покрытии обычно служат железобетонные, металлические или деревянные балки и фермы.
Лестницы служат для сообщения между этажами. Часть здания, где расположена лестница, называют лестничной клеткой.
Перегородки — ненесущие стены, разделяющие внутреннее пространство здания на отдельные помещения. Для перегородок не требуется устройство фундаментов.
В стенах устраивают проемы для окон, дверей и ворот . Над проемами укладывают перемычки, которые несут вышележащий участок стены. Оконные проемы заполняют оконными коробками и переплетами, дверные проемы — дверными коробками и полотнами.
Маркировка чертежей
Строительные чертежи разнообразны по назначению, содержанию и оформлению. Комплекты чертежей, соответствующие определенным видам строительно-монтажных работ, различают по особым буквенным обозначениям — маркам . Марка состоит из начальных букв названия данной части проекта. Отдельным комплектам рабочих чертежей присваивают следующие марки: генеральный план — ГП; архитектурно-строительные чертежи — АС; конструкции железобетонные, металлические, деревянные соответственно — КЖ, КМ; КД; технология и механизация производства— ТХ (или ТМ); отопление и вентиляция — ОВ; водопровод и канализация — ВК; электрооборудование — ЭЛ; автоматизация производства — АП.
В комплекте чертежей листы нумеруют, начиная с первого номера. Номер листа вместе с маркой комплекта указывают в основной надписи («штампе») каждого листа, например АС-5, ТХ-2, ОВ-1 и т. п.
Основную надпись располагают в правом нижнем углу. В нее входят: наименование проектной организации, название проекта, наименование объекта и название листа, номер типового проекта, марка комплекта и номер листа.
Основные архитектурно - строительные чертежи здания (марка АС) - это фасады, планы, разрезы. Они дают полное представление об архитектуре здания, планировке и размерах помещений, конструкциях и материалах его основных элементов. На основе этих чертежей составляют также чертежи на производство специальных работ — по монтажу технологического оборудования, водопроводу и канализации, отоплению и вентиляции и др.
Фасады — передний (главный), задний, боковые — соответствуют видам здания спереди, сзади, сбоку (рис. 1.5.8).

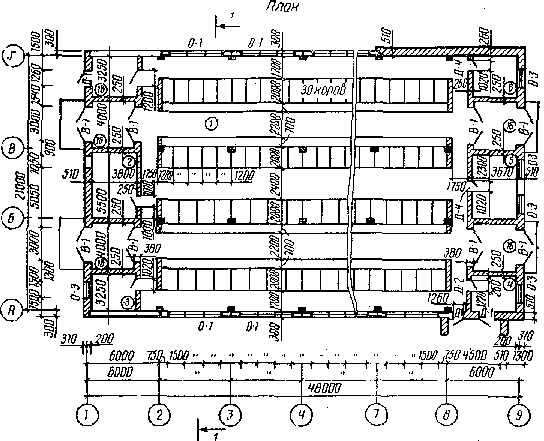

План — вид сверху — условный горизонтальный разрез здания, обычно выше уровня низа оконных проемов. На чертеже плана (рис. 1.5.9) показывают то, что получается в секущей плоскости и что расположено ниже. При необходимости отдельные участки плана изображают в более крупном масштабе на чертежах элементов плана. По плану можно определить размеры и форму здания, размеры и взаимное расположение помещений, оконных и дверных проемов, колонн, стен, перегородок и других частей.

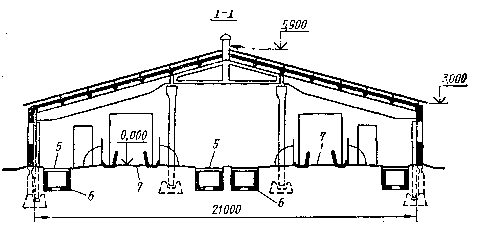

Разрез - изображение здания, мысленно рассеченного вертикальной плоскостью. Разрезы делают для того, чтобы показать внутренний вид (интерьер) помещений и выявить конструкции (рис.1.5.10).
В разрезах показывают элементы, которые получаются в секущей плоскости, и те, что видны за ней. Элемент, попадающий в секущую плоскость, обводят контурной линией, а элемент, находящийся за этой плоскостью,— тонкой линией.
Масштаб. Масштаб строительного чертежа зависит от размеров изображаемого объекта и назначения чертежа. Масштаб — это отношение линейных размеров изображения предмета на чертеже к его действительным размерам. Обозначение масштаба Ml:100, М1:200 и т. д. В проектах животноводческих предприятий обычно применяют следующие масштабы: для генеральных планов — 1:500; 1:1000; для поэтажных планов— 1:100; 1:200.
