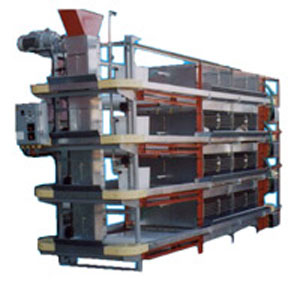

Рис. 2.5.9.1.1. Клеточная батарея для выращивания ремонтного молодняка кур

(www.ooo-faeton.ru)

Клеточная батарея БВМ-Ф-3А входит в комплект оборудования содержания птицы КП-18 и предназначена для выращивания ремонтного молодняка кур и бройлеров в закрытых помещениях с регулируемым микроклиматом и может использоваться во всех климатических зонах. Комплектность батареи обеспечивает полную механизацию основных технологических процессов при выращивании молодняка кур и бройлеров: раздачи корма, поения, уборки помета. Управление механизмами производится от шкафов управления, как в ручном, так и в автоматическом режимах.

Клеточная батарея БВМ-Ф-3А представляет собой многоярусный (3 – 4 яруса) металлический каркас, состоящий из расположенных симметрично относительно продольной оси батареи клеток, со стойками приводов механизмов, расположенных в торцах батареи. Каждый ярус имеет пометный настил из полипропиленовой ленты. Над пометным настилом установлены полы из сетки с ячейкой 12,5х25мм, на ко¬торых размещается птица. Полы укладываются на опорные проволоки, натянутые вдоль всей батареи на каждом ярусе. Пространство над сетчатыми полами делится перегородками на клетки по длине яруса. Закрывается клетка сетчатыми раздвижными дверками. С торцов каркаса расположены стойки — передняя и задняя, на которых размещены: привод пометоуборки, привод кормораздачи, отклоняющие ролики тягового каната, натяжной блок тягового каната. На передней стойке кроме этого расположен шкаф управления клеточной батареей и подвод воды. С первых суток цыплят рассаживают по клеткам, т. к. все яруса батареи стартовые. Система раздачи корма Может быть двух видов — цепной или бункерной (см. КБН). Кормление цыплят производится через кормовой просвет между шторкой и кормушкой. Величина кормового просвета регулируется шторками. Для суточных цыплят кормовой просвет составляет 18 – 20 мм . С увеличением возраста цыплят шторка поднимается вверх, увеличивая тем самым кормовой просвет. При достижении птицей определенного возраста, шторка опускается в кормушку, увеличивая бортик кормушки, и цыплята ремонтного молодняка кормятся над шторкой. Цыплята – бройлеры кормятся под шторкой весь период. Максимальный просвет для них между кормушкой и шторкой составляет 75 мм . Регулировка кормового просвета осуществляется одновременно по всей длине батареи с точностью до 1 мм . Система удаления помета Аналогична системе удаления помета батареи КБН. Система поения Поение в батареях осуществляется из ниппельных поилок. При ниппельном поении вода из бачков, установленных на каждом ярусе, поступает в пластиковые трубы с ниппелями. Под ними расположены чашечные каплеуловители. Регулировка ниппельных поилок по высоте на стартовых ярусах осуществляется тяговым устройством, установленным на передней стойке.
